Esferas Integradoras para Refletância
As esferas integradoras de fibra óptica da série ISP-R conectam-se aos espectrômetros da Ocean Optics para medir a refletância total integrada de superfícies posicionadas contra a porta de amostra da esfera. Essas esferas são ideais para medição de amostras opacas ou com alto direcionamento de luz. Estão disponíveis nos diâmetros de porta de amostra de 6 mm e 8 mm, com opções de gloss-trap que permitem medir o componente especular da reflexão total integrada.
O modelo ISP-REFL possui uma abertura de porta de amostra de 10,32 mm, um conjunto óptico de transferência para restringir o ângulo de visão da fibra e uma fonte de luz halógena integrada. A esfera é revestida com Spectralon®, um material difusor branco que proporciona uma superfície de reflexão altamente lambertiana. Um simples interruptor permite ao usuário alternar entre a inclusão (I) ou exclusão (E) da reflexão especular.

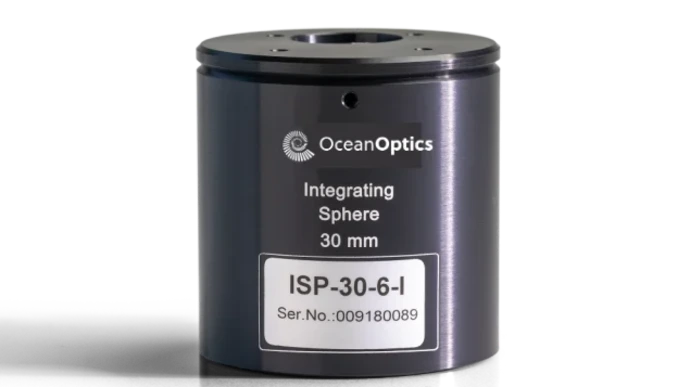

ISP-30-6-R
Para Irradiância relativa e absoluta

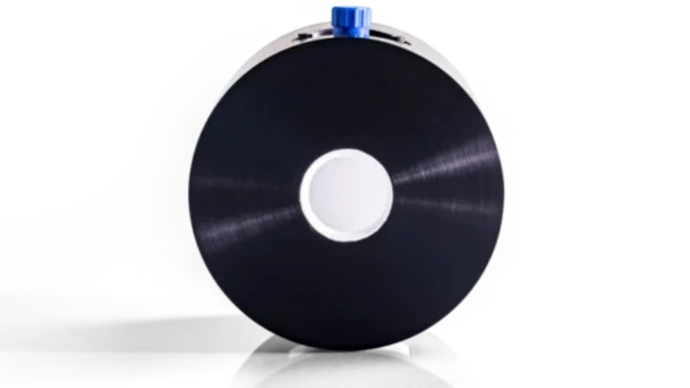

ISP-50-8-R-GT
Com >98% de refletividade na faixa visível

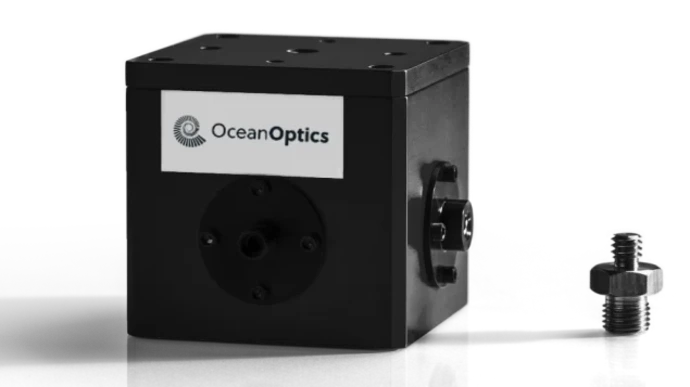

ISP-REFL
Esfera de 50 mm de diâmetro com adaptador de LED
* Também disponibilizamos as lâmpadas halógenas internas para substituição da ISP-REFL
| Especificações | ISP-30-6-R | ISP-50-8-R | ISP-50-8-R-GT | ISP-REFL |
|---|---|---|---|---|
| Descrição | Mede a refletância total integrada de superfícies posicionadas contra a porta de amostra da esfera | Mede a refletância total integrada de superfícies posicionadas contra a porta de amostra da esfera | Mede a saída espectral de LEDs, lasers e outras fontes de luz e consiste em um material difusor sinterizado à base de PTFE | Proporciona iluminação uniforme da superfície para medições de refletância, como a cor de amostras planas |
| Gloss Trap | Não | Não | Sim | NA |
| Diâmetro da Porta de Amostra | 6 mm | 8 mm | 8 mm | 10,32 mm |
| Faixa Espectral | 200-2500 nm | 200-2500 nm | 200-2500 nm | ~360-2500 nm |
| Revestimento da Esfera | PTFE | PTFE | PTFE | Spectralon dopado com BaSO₄ |
| Diâmetro da Esfera | 30 mm | 50 mm | 50 mm | 38,1 mm |
| Conector | SMA 905 | SMA 905 | SMA 905 | SMA 905 |
| Dimensões | 59 mm de diâmetro 58 mm de altura | 80 mm de diâmetro 78 mm de altura | 80 mm de diâmetro 78 mm de altura | 54 mm x 57 mm x 83 mm (C L A) |
| Refletividade do PTFE | >98% (400-1500 nm) >95% (250-2500 nm) | >98% (400-1500 nm) >95% (250-2500 nm) | >98% (400-1500 nm) >95% (250-2500 nm) | >98% (400-1500 nm) >95% (250-2000 nm) |
| Peso | 330 g | 730 g | 730 g | 864,7 g |
| Temperatura de Cor da Lâmpada | NA | NA | NA | 3100 K |
| Vida Útil da Lâmpada | NA | NA | NA | 900 horas |
