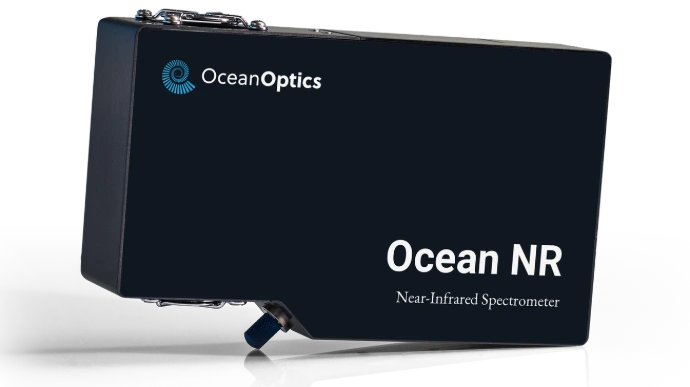

Espectrômetros para Infravermelho Próximo (NIR)

Família NR

Os espectrômetros de Infravermelho Próximo (NIR) da série NR da Ocean Optics são projetados para detecção de alta sensibilidade em amostras de sinal fraco e matrizes complexas, oferecendo altas relações sinal-ruído em toda a faixa espectral NIR de até 2500 nm. O rendimento óptico otimizado e os tempos de integração configuráveis permitem a medição precisa de características de absorbância e refletância fracas em análises de baixa concentração.

Detectores InGaAs termoeletricamente estabilizados com configurações de alto ganho (HG) reduzem o ruído do sistema e aumentam a intensidade do sinal, possibilitando medições estáveis, repetíveis e de alta sensibilidade. As altas taxas de aquisição dos espectrômetros NIR da série NR permitem a captura espectral rápida para análise resolvida no tempo, monitoramento de processo em linha e ambientes de medição de alto rendimento. Esses espectrômetros são ideais para análise quantitativa de umidade, caracterização de polímeros ou petroquímicos, e controle de qualidade e processo farmacêutico.

Solicite uma cotação!

Documentação

Manual

Desenho

Arquivo STEP

Protocolo de Comunicação

Nº de Peça	Faixa de Comprimento de Onda	Resolução Óptica (FWHM)	Tamanho da Fenda	Densidade de Ranhuras da Rede (linhas/mm)	Comprimento de Onda de Blaze da Rede
NR-512-1.7-10	900 – 1650 nm	2,72 nm	10 μm	150	1100 nm
NR-512-1.7-25	900 – 1650 nm	2,85 nm	25 μm	150	1100 nm
NR-512-1.7-50	900 – 1650 nm	4,02 nm	50 μm	150	1100 nm
NR-512-1.7-100	900 – 1650 nm	6,71 nm	100 μm	150	1100 nm
NR-512-1.7-200	900 – 1650 nm	13,03 nm	200 μm	150	1100 nm
Filtro de Separação de Ordens	Filtro passa-longa (transmite >830 nm) instalado
Taxa de Varredura	275 Hz
Tempo de Integração	1 ms – 120 s
Relação Sinal-Ruído (varredura única @ 10 ms)	10.000:1
Conectores	Samtec TFM de 16 pinos, RS-232, SMA 905 (fibra de entrada), USB Tipo-C
Dimensões Físicas (C x L x A)	182,25 x 109,19 x 46,45 mm
Peso	1,17 kg
Temperatura (operação)	10 °C – 35 °C
Temperatura (armazenamento)	-30 °C – 70 °C
Indicado para	Produtos farmacêuticos, biotecnologia e medicina Alimentos e agricultura Meio ambiente e sustentabilidade Semicondutores e materiais para energia Baixar PDF: "Beyond Silicon: Quality Control in the Perovskite Solar Revolution"

Nº de Peça	Faixa de Comprimento de Onda	Resolução Óptica (FWHM)	Tamanho da Fenda	Densidade de Ranhuras da Rede (linhas/mm)	Comprimento de Onda de Blaze da Rede
NR-512-1.7H-10	900 – 1650 nm	2,72 nm	10 μm	150	1100 nm
NR-512-1.7H-25	900 – 1650 nm	2,85 nm	25 μm	150	1100 nm
NR-512-1.7H-50	900 – 1650 nm	4,02 nm	50 μm	150	1100 nm
NR-512-1.7H-100	900 – 1650 nm	6,71 nm	100 μm	150	1100 nm
NR-512-1.7H-200	900 – 1650 nm	13,03 nm	200 μm	150	1100 nm
Filtro de Separação de Ordens	Filtro passa-longa (transmite >830 nm) instalado
Taxa de Varredura	275 Hz
Tempo de Integração	1 ms – 120 s
Relação Sinal-Ruído (varredura única @ 10 ms)	2.800:1
Relação Sinal-Ruído (máx. por segundo com Modo de Média em Alta Velocidade)	2.800:1
Conectores	Samtec TFM de 16 pinos, RS-232, SMA 905 (fibra de entrada), USB Tipo-C
Dimensões Físicas (C x L x A)	182,25 x 109,19 x 46,45 mm
Peso	1,17 kg
Temperatura (operação)	10 °C – 35 °C
Temperatura (armazenamento)	-30 °C – 70 °C
Indicado para	Produtos farmacêuticos, biotecnologia e medicina Alimentos e agricultura Meio ambiente e sustentabilidade Semicondutores e materiais para energia Baixar PDF: "Beyond Silicon: Quality Control in the Perovskite Solar Revolution"

Código do produto	Faixa de Comprimento de Onda	Resolução Óptica (FWHM)	Tamanho da Fenda	Densidade de Ranhuras da Rede (linhas/mm)	Comprimento de Onda de Blaze da Rede
NR-512-2.2-10	900 – 2190 nm	3,12 nm	10 μm	95	1300 nm
NR-512-2.2-25	900 – 2190 nm	4,80 nm	25 μm	95	1300 nm
NR-512-2.2-50	900 – 2190 nm	5,52 nm	50 μm	95	1300 nm
NR-512-2.2-100	900 – 2190 nm	10,08 nm	100 μm	95	1300 nm
NR-512-2.2-200	900 – 2190 nm	18,96 nm	200 μm	95	1300 nm
Filtro de Separação de Ordens	Filtro de separação de ordens melhorado (DO>4)
Taxa de Varredura	242 Hz
Tempo de Integração	1 ms – 120 s
Relação Sinal-Ruído (varredura única @ 10 ms)	9.700:1
Conectores	Samtec TFM de 16 pinos, RS-232, SMA 905 (fibra de entrada), USB Tipo-C
Dimensões Físicas (C x L x A)	182,25 x 109,19 x 46,45 mm
Peso	1,17 kg
Temperatura (operação)	10 °C – 35 °C
Temperatura (armazenamento)	-30 °C – 70 °C
Indicado para	Produtos farmacêuticos, biotecnologia e medicina Alimentos e agricultura Meio ambiente e sustentabilidade Semicondutores e materiais para energia Baixar PDF: "Espectroscopia NIR para Gerenciamento de Teor de Umidade na Indústria Farmacêutica"

Código do produto	Faixa de Comprimento de Onda	Resolução Óptica (FWHM)	Tamanho da Fenda	Densidade de Ranhuras da Rede (linhas/mm)	Comprimento de Onda de Blaze da Rede
NR-512-2.2H-10	900 – 2190 nm	3,12 nm	10 μm	95	1300 nm
NR-512-2.2H-25	900 – 2190 nm	4,80 nm	25 μm	95	1300 nm
NR-512-2.2H-50	900 – 2190 nm	5,52 nm	50 μm	95	1300 nm
NR-512-2.2H-100	900 – 2190 nm	10,08 nm	100 μm	95	1300 nm
NR-512-2.2H-200	900 – 2190 nm	18,96 nm	200 μm	95	1300 nm
Filtro de Separação de Ordens	Filtro de separação de ordens melhorado (DO>4)
Taxa de Varredura	242 Hz
Tempo de Integração	1 ms – 120 s
Relação Sinal-Ruído (varredura única @ 10 ms)	2.788:1
Relação Sinal-Ruído (máx. por segundo com Modo de Média em Alta Velocidade)	2.788:1
Conectores	Samtec TFM de 16 pinos, RS-232, SMA 905 (fibra de entrada), USB Tipo-C
Dimensões Físicas (C x L x A)	182,25 x 109,19 x 46,45 mm
Peso	1,17 kg
Temperatura (operação)	10 °C – 35 °C
Temperatura (armazenamento)	-30 °C – 70 °C
Indicado para	Produtos farmacêuticos, biotecnologia e medicina Alimentos e agricultura Meio ambiente e sustentabilidade Semicondutores e materiais para energia Baixar PDF: "Espectroscopia NIR para Gerenciamento de Teor de Umidade na Indústria Farmacêutica"

Código do produto	Faixa de Comprimento de Onda	Resolução Óptica (FWHM)	Tamanho da Fenda	Densidade de Ranhuras da Rede (linhas/mm)	Comprimento de Onda de Blaze da Rede
NR-512-2.5-10	900 – 2450 nm	4,21 nm	10 μm	78	1300 nm
NR-512-2.5-25	900 – 2450 nm	6,50 nm	25 μm	78	1300 nm
NR-512-2.5-50	900 – 2450 nm	7,45 nm	50 μm	78	1300 nm
NR-512-2.5-100	900 – 2450 nm	13,60 nm	100 μm	78	1300 nm
NR-512-2.5-200	900 – 2450 nm	29,59 nm	200 μm	78	1300 nm
Taxa de Varredura	242 Hz
Tempo de Integração	1 ms – 120 s
Relação Sinal-Ruído (varredura única @ 10 ms)	7.200:1
Conectores	Samtec TFM de 16 pinos, RS-232, SMA 905 (fibra de entrada), USB Tipo-C
Dimensões Físicas (C x L x A)	182,25 x 109,19 x 46,45 mm
Peso	1,17 kg
Temperatura (operação)	10 °C – 35 °C
Temperatura (armazenamento)	-30 °C – 70 °C
Indicado para	Produtos farmacêuticos, biotecnologia e medicina Alimentos e agricultura Meio ambiente e sustentabilidade Semicondutores e materiais para energia
