Espectrorradiômetros ILT

A Família de Espectrorradiômetros ILT

A família ILT 970 é composta por quatro espectrorradiômetros otimizados para medições nas bandas espectrais UV, UV-VIS-NIR de banda larga, VIS-NIR e NIR, respectivamente.

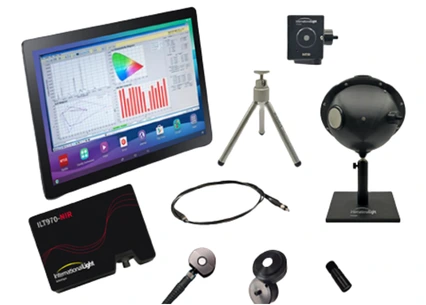

Cada sistema espectrorradiométrico ILT inclui o espectrômetro ILT 970 ou ILT 570, uma fibra óptica, um cabeçote de medição que se acopla à fibra óptica para a medição de irradiância espectral, radiância espectral ou fluxo espectral, além do software de controle SpectrILight III da ILT e DLLs, e um estojo conveniente para transporte e armazenamento. Além disso, cada sistema espectrorradiométrico é fornecido com uma calibração acreditada ISO/IEC 17025:2017 e rastreável ao NIST.

Cabeçotes de Medição

As ópticas de entrada acopladas à fibra óptica do espectrômetro definem o tipo de medição e as unidades de medida. Para informações detalhadas sobre os cabeçotes de medição disponíveis, clique na aba "Ópticas de Entrada" acima. Existem quatro tipos básicos de medição que podem ser realizados:

• Para medições de fluxo total, há uma escolha de esferas integradoras de 5 cm ou 15 cm, os modelos INT50 e INT150.

• Para medições de irradiância e iluminância, um difusor cosseno é acoplado à fibra óptica. Uma variedade de modelos está disponível: o W5E é um difusor em miniatura em linha; o RAA4 é um difusor de ângulo reto que é mantido normal à direção de iluminação; o W/A2 é também um difusor cosseno em linha com uma área de coleta maior.

• Para medições de intensidade, a irradiância ou iluminância é registrada usando um difusor cosseno conforme acima, e a intensidade é calculada usando a regra do inverso do quadrado.

• Para medições de luminância e radiância, uma lente é usada para definir um ponto de medição conhecido na superfície emissora de luz. A óptica de ponto pequeno R3 captura luz de um ponto de 8 mm a uma distância de trabalho de 50 cm. A óptica R2 tem um campo de visão de 2° para a medição de fontes estendidas uniformemente iluminadas. Lembre-se de que, ao medir a luminância de um objeto, o ponto de medição do instrumento deve ser posicionado bem dentro da área iluminada do objeto; caso contrário, você registrará uma leitura errônea, que será a média das áreas claras e escuras.

Combinação de Espectrorradiômetros e Cabeçotes de Medição

É possível usar múltiplos cabeçotes de medição com um único espectrorradiômetro, desde que a óptica de entrada específica seja calibrada com o espectrômetro. Além disso, também é possível usar um cabeçote de medição com dois espectrômetros para estender a faixa espectral do seu sistema espectrorradiométrico. Por exemplo, para medir irradiância de 200 a 1650 nm, você pode usar um receptor cosseno W/A2 com uma fibra óptica bifurcada personalizada que se conecta a um ILT 970BB (200-1000 nm) e a um ILT 970NIR (900-1650 nm). Nesse caso, seriam necessárias duas calibrações, uma para cada espectrômetro.

Software SpectrILight

Os espectrorradiômetros ILT 970 e 570 conectam-se a um PC host através de uma interface [USB] e são controlados pelo software aplicativo SpectrILight™ III da ILT. O SpectrILight™ III é um pacote de software baseado em LabView™ para Windows que permite adquirir dados espectrais e de cor. A análise dos dados é calculada instantaneamente dentro do mesmo programa — não sendo necessário exportar! O SpectrILight™ III inclui cálculos para parâmetros espectrorradiométricos, radiométricos, fotométricos e colorimétricos. O recurso de sobreposição permite ao usuário comparar uma leitura de referência com as leituras atuais. A faixa de comprimento de onda, o tempo de integração, a média de varreduras e outros controles podem ser facilmente definidos através de janelas pop-up, menus e barras de ferramentas.
