Espectrômetros de Alta Resolução

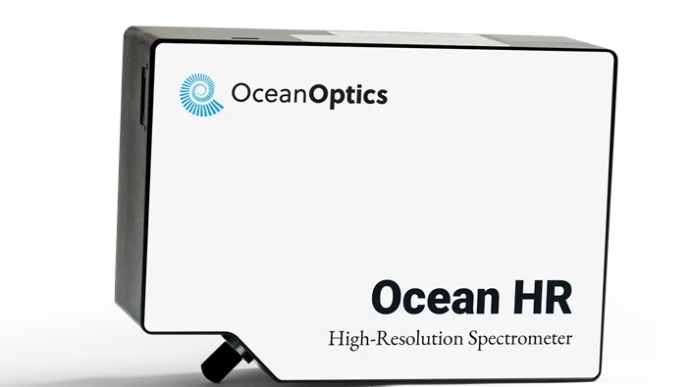

Ocean HR 4
O HR4 é um espectrômetro de alta resolução com rápida velocidade de aquisição e excelente estabilidade térmica para aplicações que vão desde monitoramento de plasma até análise de DNA/RNA. O HR4 é compacto e robusto, com eletrônica aprimorada para garantir desempenho confiável em ambientes exigentes.
| Especificações | Nº de Peça | Faixa de Comprimento de Onda | Resolução Óptica (FWHM) | Tamanho da Fenda | Densidade de Ranhuras da Rede (linhas/mm) | Comprimento de Onda de Blaze da Rede |
|---|---|---|---|---|---|---|
| Opções UV: | HR-4UV220-5 | 250 – 400 nm | 0,08 nm | 5 μm | 1800 | Holográfica |
| HR-4UV220-10 | 250 – 400 nm | 0,15 nm | 10 μm | 1800 | Holográfica | |
| HR-4UV220-25 | 250 – 400 nm | 0,18 nm | 25 μm | 1800 | Holográfica | |
| HR-4UV220-50 | 250 – 400 nm | 0,30 nm | 50 μm | 1800 | Holográfica | |
| HR-4UV220-100 | 250 – 400 nm | 0,56 nm | 100 μm | 1800 | Holográfica | |
| HR-4UV220-200 | 250 – 400 nm | 1,07 nm | 200 μm | 1800 | Holográfica | |
| HR-4UV250-5 | 190 – 413 nm | 0,12 nm | 5 μm | 1200 | Holográfica | |
| HR-4UV250-10 | 190 – 413 nm | 0,22 nm | 10 μm | 1200 | Holográfica | |
| HR-4UV250-25 | 190 – 413 nm | 0,26 nm | 25 μm | 1200 | Holográfica | |
| HR-4UV250-50 | 190 – 413 nm | 0,44 nm | 50 μm | 1200 | Holográfica | |
| HR-4UV250-100 | 190 – 413 nm | 0,84 nm | 100 μm | 1200 | Holográfica | |
| HR-4UV250-200 | 190 – 413 nm | 1,61 nm | 200 μm | 1200 | Holográfica | |
| Opções UV-Vis: | HR-4UVV250-5 | 190 – 880 nm | 0,40 nm | 5 μm | 400 | 250 nm |
| HR-4UVV250-10 | 190 – 880 nm | 0,74 nm | 10 μm | 400 | 250 nm | |
| HR-4UVV250-25 | 190 – 880 nm | 0,88 nm | 25 μm | 400 | 250 nm | |
| HR-4UVV250-50 | 190 – 880 nm | 1,48 nm | 50 μm | 400 | 250 nm | |
| HR-4UVV250-100 | 190 – 880 nm | 2,80 nm | 100 μm | 400 | 250 nm | |
| HR-4UVV250-200 | 190 – 880 nm | 5,36 nm | 200 μm | 400 | 250 nm | |
| HR-4UVV300-5 | 200 – 660 nm | 0,26 nm | 5 μm | 600 | 300 nm | |
| HR-4UVV300-10 | 200 – 660 nm | 0,48 nm | 10 μm | 600 | 300 nm | |
| HR-4UVV300-25 | 200 – 660 nm | 0,57 nm | 25 μm | 600 | 300 nm | |
| HR-4UVV300-50 | 200 – 660 nm | 0,96 nm | 50 μm | 600 | 300 nm | |
| HR-4UVV300-100 | 200 – 660 nm | 1,82 nm | 100 μm | 600 | 300 nm | |
| HR-4UVV300-200 | 200 – 660 nm | 3,48 nm | 200 μm | 600 | 300 nm | |
| HR-4UVV330-5 | 250 – 700 nm | 0,36 nm | 5 μm | 500 | 330 nm | |
| HR-4UVV330-10 | 250 – 700 nm | 0,67 nm | 10 μm | 500 | 330 nm | |
| HR-4UVV330-25 | 250 – 700 nm | 0,79 nm | 25 μm | 500 | 330 nm | |
| HR-4UVV330-50 | 250 – 700 nm | 1,33 nm | 50 μm | 500 | 330 nm | |
| HR-4UVV330-100 | 250 – 700 nm | 2,52 nm | 100 μm | 500 | 330 nm | |
| HR-4UVV330-200 | 250 – 700 nm | 4,82 nm | 200 μm | 500 | 330 nm | |
| Opções Vis: | HR-4VIS400-5 | 350 – 800 nm | 0,26 nm | 5 μm | 600 | 400 nm |
| HR-4VIS400-10 | 350 – 800 nm | 0,48 nm | 10 μm | 600 | 400 nm | |
| HR-4VIS400-25 | 350 – 800 nm | 0,57 nm | 25 μm | 600 | 400 nm | |
| HR-4VIS400-50 | 350 – 800 nm | 0,96 nm | 50 μm | 600 | 400 nm | |
| HR-4VIS400-100 | 350 – 800 nm | 1,82 nm | 100 μm | 600 | 400 nm | |
| HR-4VIS400-200 | 350 – 800 nm | 3,48 nm | 200 μm | 600 | 400 nm | |
| HR-4VIS450-5 | 450 – 500 nm | 0,06 nm | 5 μm | 2400 | Holográfica | |
| HR-4VIS450-10 | 450 – 500 nm | 0,11 nm | 10 μm | 2400 | Holográfica | |
| HR-4VIS450-25 | 450 – 500 nm | 0,13 nm | 25 μm | 2400 | Holográfica | |
| HR-4VIS450-50 | 450 – 500 nm | 0,22 nm | 50 μm | 2400 | Holográfica | |
| HR-4VIS450-100 | 450 – 500 nm | 0,42 nm | 100 μm | 2400 | Holográfica | |
| HR-4VIS450-200 | 450 – 500 nm | 0,80 nm | 199 μm | 2400 | Holográfica | |
| HR-4VIS500-5 | 400 – 850 nm | 0,26 nm | 5 μm | 600 | 500 nm | |
| HR-4VIS500-10 | 400 – 850 nm | 0,48 nm | 10 μm | 600 | 500 nm | |
| HR-4VIS500-25 | 400 – 850 nm | 0,57 nm | 25 μm | 600 | 500 nm | |
| HR-4VIS500-50 | 400 – 850 nm | 0,96 nm | 50 μm | 600 | 500 nm | |
| HR-4VIS500-100 | 400 – 850 nm | 1,82 nm | 100 μm | 600 | 500 nm | |
| HR-4VIS500-200 | 400 – 850 nm | 3,48 nm | 200 μm | 600 | 500 nm | |
| HR-4VIS550-5 | 450 – 650 nm | 0,12 nm | 5 μm | 1200 | Holográfica | |
| HR-4VIS550-10 | 450 – 650 nm | 0,22 nm | 10 μm | 1200 | Holográfica | |
| HR-4VIS550-25 | 450 – 650 nm | 0,26 nm | 25 μm | 1200 | Holográfica | |
| HR-4VIS550-50 | 450 – 650 nm | 0,44 nm | 50 μm | 1200 | Holográfica | |
| HR-4VIS550-100 | 450 – 650 nm | 0,84 nm | 100 μm | 1200 | Holográfica | |
| HR-4VIS550-200 | 450 – 650 nm | 1,61 nm | 200 μm | 1200 | Holográfica | |
| HR-4VIS600-5 | 530 – 645 nm | 0,08 nm | 5 μm | 1800 | Holográfica | |
| HR-4VIS600-10 | 530 – 645 nm | 0,15 nm | 10 μm | 1800 | Holográfica | |
| HR-4VIS600-25 | 530 – 645 nm | 0,18 nm | 25 μm | 1800 | Holográfica | |
| HR-4VIS600-50 | 530 – 645 nm | 0,30 nm | 50 μm | 1800 | Holográfica | |
| HR-4VIS600-100 | 530 – 645 nm | 0,56 nm | 100 μm | 1800 | Holográfica | |
| HR-4VIS600-200 | 530 – 645 nm | 1,07 nm | 200 μm | 1800 | Holográfica | |
| Opções Vis-NIR: | HR-4VN400-5 | 340 – 1025 nm | 0,4 nm | 5 μm | 400 | 400 nm |
| HR-4VN400-10 | 340 – 1025 nm | 0,70 nm | 10 μm | 400 | 400 nm | |
| HR-4VN400-25 | 340 – 1025 nm | 1,20 nm | 25 μm | 400 | 400 nm | |
| HR-4VN400-50 | 340 – 1025 nm | 1,48 nm | 50 μm | 400 | 400 nm | |
| HR-4VN400-100 | 340 – 1025 nm | 2,80 nm | 100 μm | 400 | 400 nm | |
| HR-4VN400-200 | 340 – 1025 nm | 5,36 nm | 200 μm | 400 | 400 nm | |
| HR-4VN750-5 | 520 – 955 nm | 0,26 nm | 5 μm | 600 | 750 nm | |
| HR-4VN750-10 | 520 – 955 nm | 0,48 nm | 10 μm | 600 | 750 nm | |
| HR-4VN750-25 | 520 – 955 nm | 0,57 nm | 25 μm | 600 | 750 nm | |
| HR-4VN750-50 | 520 – 955 nm | 0,96 nm | 50 μm | 600 | 750 nm | |
| HR-4VN750-100 | 520 – 955 nm | 1,82 nm | 100 μm | 600 | 750 nm | |
| HR-4VN750-200 | 520 – 955 nm | 3,48 nm | 200 μm | 600 | 750 nm | |
| Opções NIR: | HR-4N500-5 | 735 – 1000 nm | 0,17 nm | 5 μm | 900 | 500 nm |
| HR-4N500-10 | 735 – 1000 nm | 0,31 nm | 10 μm | 900 | 500 nm | |
| HR-4N500-25 | 735 – 1000 nm | 0,37 nm | 25 μm | 900 | 500 nm | |
| HR-4N500-50 | 735 – 1000 nm | 0,63 nm | 50 μm | 900 | 500 nm | |
| HR-4N500-100 | 735 – 1000 nm | 1,19 nm | 100 μm | 900 | 500 nm | |
| HR-4N500-200 | 735 – 1000 nm | 2,28 nm | 200 μm | 900 | 500 nm | |
| HR-4N750-5 | 750 – 900 nm | 0,12 nm | 5 μm | 1200 | 750 nm | |
| HR-4N750-10 | 750 – 900 nm | 0,22 nm | 10 μm | 1200 | 750 nm | |
| HR-4N750-25 | 750 – 900 nm | 0,26 nm | 25 μm | 1200 | 750 nm | |
| HR-4N750-50 | 750 – 900 nm | 0,44 nm | 50 μm | 1200 | 750 nm | |
| HR-4N750-100 | 750 – 900 nm | 0,84 nm | 100 μm | 1200 | 750 nm | |
| HR-4N750-200 | 750 – 900 nm | 1,61 nm | 200 μm | 1200 | 750 nm | |
| HR-4N1000-5 | 750 – 1100 nm | 0,26 nm | 5 μm | 600 | 1000 nm | |
| HR-4N1000-10 | 750 – 1100 nm | 0,48 nm | 10 μm | 600 | 1000 nm | |
| HR-4N1000-25 | 750 – 1100 nm | 0,57 nm | 25 μm | 600 | 1000 nm | |
| HR-4N1000-50 | 750 – 1100 nm | 0,96 nm | 50 μm | 600 | 1000 nm | |
| HR-4N1000-100 | 750 – 1100 nm | 1,82 nm | 100 μm | 600 | 1000 nm | |
| HR-4N1000-200 | 750 – 1100 nm | 3,48 nm | 200 μm | 600 | 1000 nm | |
| Opções com Ethernet: | HR-4UVV250EN-25 | 190 – 880 nm | 0,88 nm | 25 μm | 400 | 250 nm |
| HR-4VN750EN | 520 – 955 nm | 0,57 nm | 600 | 750 nm | ||
| HR-4N750-EN-5 | 750 – 900 nm | 0,12 nm | 5 μm | 1200 | 750 nm | |
| Opções de Faixa Estendida: | HR-4XR200-5 | 220 – 1100 nm | 0,54 nm | 5 μm | 300 | 200 nm |
| HR-4XR200-10 | 220 – 1100 nm | 1,00 nm | 10 μm | 300 | 200 nm | |
| HR-4XR200-25 | 220 – 1100 nm | 1,19 nm | 25 μm | 300 | 200 nm | |
| HR-4XR200-50 | 220 – 1100 nm | 2,00 nm | 50 μm | 300 | 200 nm | |
| HR-4XR200-100 | 220 – 1100 nm | 3,78 nm | 100 μm | 300 | 200 nm | |
| HR-4XR200-200 | 220 – 1100 nm | 7,24 nm | 200 μm | 300 | 200 nm | |
| HR-4XR300-5 | 200 – 1100 nm | 1,04 nm | 5 μm | 300 | Composta | |
| HR-4XR300-10 | 200 – 1100 nm | 1,09 nm | 10 μm | 300 | Composta | |
| HR-4XR300-25 | 200 – 1100 nm | 1,66 nm | 25 μm | 300 | Composta | |
| HR-4XR300-50 | 200 – 1100 nm | 2,18 nm | 50 μm | 300 | Composta | |
| HR-4XR300-100 | 200 – 1100 nm | 3,46 nm | 100 μm | 300 | Composta | |
| HR-4XR300-200 | 200 – 1100 nm | 5,07 nm | 200 μm | 300 | Composta | |
| HR-4XR500-5 | 190 – 1100 nm | 0,54 nm | 5 μm | 300 | 500 nm | |
| HR-4XR500-10 | 190 – 1100 nm | 0,80 nm | 10 μm | 300 | 500 nm | |
| HR-4XR500-25 | 190 – 1100 nm | 1,00 nm | 25 μm | 300 | 500 nm | |
| HR-4XR500-50 | 190 – 1100 nm | 2,00 nm | 50 μm | 300 | 500 nm | |
| HR-4XR500-100 | 190 – 1100 nm | 3,78 nm | 100 μm | 300 | 500 nm | |
| HR-4XR500-200 | 190 – 1100 nm | 7,24 nm | 200 μm | 300 | 500 nm | |
| Opções de Fenda | 5, 10, 25, 50, 100, 200 µm | |||||
| Tempo de Integração | 3,8 ms – 10 s | |||||
| Relação Sinal-Ruído (varredura única @ 10 ms) | 250:1 | |||||
| Relação Sinal-Ruído (máx. por segundo com Modo de Média em Alta Velocidade) | 3.000:1 | |||||
| Conectores | SMA, Samtec TFM-108-02-L-DH, USB Tipo-C | |||||
| Dimensões Físicas | 148,8 x 106,4 x 48,2 mm | |||||
| Peso | 0,9306 kg | |||||
| Temperatura (operação) | 0 °C – 55 °C | |||||
| Temperatura (armazenamento) | -30 °C – 70 °C |
