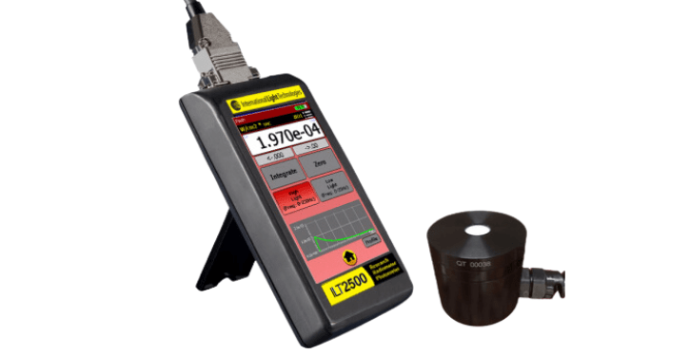

ILT 2500: Medidor de luz pulsada
O ILT 2500 é um medidor de luz pulsada portátil, configurável pelo usuário como radiômetro ou fotômetro para medição de fontes contínuas e pulsadas, bem como da intensidade efetiva de fontes de luz intermitente, como dispositivos de alerta visual. Assim como o ILT 2400, o ILT 2500 é portátil e fácil de usar, repleto de funcionalidades acessíveis por meio de seu grande display colorido. A operação por tela sensível ao toque permite que os usuários visualizem saídas numéricas e gráficas da irradiância medida (W/m²), iluminância (lux), intensidade luminosa ou radiante (candela ou W/sr), bem como a dose/exposição total integrada em joules, J/cm², lux·segundo e muito mais. Sensores estão disponíveis prontos para uso cobrindo toda a faixa do UV ao NIR. Todos os sistemas são calibrados com rastreabilidade NIST e incluem acreditação ISO/IEC 17025:2017.
Medição da Intensidade Efetiva de Fontes de Luz Intermitente
A intensidade luminosa percebida (expressa em candelas) de uma fonte de luz intermitente é maior do que a de uma lâmpada de estado estacionário com a mesma intensidade média. Para levar em conta este fenômeno, expressamos o desempenho de fontes intermitentes em termos de sua intensidade efetiva (IEFF) . A eletrônica de amostragem em alta velocidade do ILT 2500 permite a medição da intensidade efetiva, e o valor é calculado usando o amplamente aceito cálculo de Blondel-Ray. Observe que a medição da intensidade efetiva é, na verdade, realizada como uma medição de iluminância, e a intensidade luminosa é então calculada pela aplicação da relação do inverso do quadrado na distância de separação entre a fonte de luz e o sensor.
Principais Características do ILT 2500
O ILT 2500 substitui o antigo medidor de luz ILT 1400 e oferece uma faixa dinâmica estendida de 9 décadas.
Medidor de luz de grau de pesquisa, totalmente portátil, para fontes de luz em estado estacionário e intermitente
Ampla gama de sensores e acessórios para sensores
Pode ser configurado como radiômetro e fotômetro
Mede a intensidade efetiva usando o cálculo de Blondel-Ray
Sensível: faixa dinâmica de 9 décadas
Calibrações rastreáveis ao NIST e acreditadas pelo ISO 17025
Design portátil, compacto e ergonômico
Display touch screen brilhante de 4,3 polegadas
Rotação de tela em 90° para visualização em paisagem e retrato
Auto-range com média inteligente
Bateria recarregável integrada com duração de até 8 horas
Retrocompatível com sensores da antiga série ILT1700
Inclui o pacote de software abrangente DataLight III para Mac e PC
O ILT 2500 pode suportar uma ampla gama de aplicações de medição de luz, incluindo segurança de laser em varredura de audiência, esterilização UV (UVGI), medições solares, fotorresiste e litografia, medição de risco de radiação óptica, fototerapia, fotodegradação, estudos com plantas PPF e PPFD, e muitos outros.
Uma ampla variedade de sensores intercambiáveis, ópticas de entrada, filtros e outros acessórios está disponível, permitindo que o usuário configure seu medidor como radiômetro ou fotômetro para seu tipo específico de medição (consulte as abas "Sensores" e "Ópticas de Entrada").
Especificações do Medidor de Luz Pulsada ILT 2500
| Tipo de Medidor | Medidor de Luz Pulsada Configurável pelo Usuário (Radiômetro ou Fotômetro) |
|---|---|
| Resposta Espectral | Dependente do sensor/filtro, de 165 nm a 40 µm |
| Sensores Disponíveis | Silício, InGaAs, SiC e fotodiodos a vácuo Detectores termopilha Escolha de ópticas de entrada e filtros |
| Medições | Dependente do sensor/calibração, inclui os seguintes parâmetros: Fluxo radiante (Watt) Irradiância (W/m²) Intensidade radiante (W/sr) Radiância (W/sr·m²) Fluxo luminoso (lúmen) Iluminância (lux) Intensidade luminosa (candela) Intensidade luminosa efetiva para fontes intermitentes (candela) Luminância (cd/m²) Dose (J/m²) |
| Compatibilidade de Sensores | Todos os sensores ILT da série "xxD" (exceto modelos SHD), além dos detectores SPF025F/U, SPM068 e série MPP |
| Faixa de Medição | 5 pA – 1 mA (9 décadas), seleção automática + manual |
| Medições de Flash | Intensidade efetiva calculada pela aplicação da fórmula de Blondel-Ray 0 a 250 Hz com perfil gráfico para lâmpadas de flash de Xenônio ("Flash App") 0,3 a 1,4 Hz para teste de estroboscópios com contagem de flash programável, relatório de integral, pico e frequência ("Beacon App") |
| Tela | Display colorido touch screen capacitivo de 4,3" VGA com luz de fundo Orientação paisagem ou retrato |
| Conexão do Sensor | Conector de 15 pinos |
| Interfaces | Micro USB (download) Mini USB (carregamento + registro remoto de dados com software DataLight III) |
| Armazenamento Interno de Dados | microSD de 4 GB |
| Calibrações | Rastreável ao NIST, acreditada pelo ISO 17025 Facilidade de calibração definida pelo usuário |
| Fonte de Alimentação | Bateria interna recarregável, autonomia de até 8 horas |
| Dimensões | Aprox. 38 x 75 x 150 mm (A x L x P) |
| Peso | 3,6 kg (apenas medidor) |
| Temperatura de Operação | 0–40 °C |
O medidor de luz ILT 2500 é compatível com os seguintes sensores. Os conjuntos detectores compreendem o sensor e geralmente também incluem um filtro que define a resposta espectral, uma óptica de entrada que define o tipo de parâmetro radiométrico ou fotométrico que pode ser medido e uma calibração.
Um exemplo de conjunto detector calibrado para medições de iluminância em lux é o "SED033/Y/W". Este compreende:
SED033/U, um sensor fotodiodo de silício de 33 mm² não calibrado
O filtro fotópico "Y"
O difusor cosseno "W"
Calibração em lux
Sensores para Medidor de Luz ILT 2500
| Modelo | Medição | Resposta Espectral | Faixa Espectral | Tipo de Detector | Tamanho (mm²) | Calibração | Invólucro | Comentários |
|---|---|---|---|---|---|---|---|---|
| SCD110/U | Fotométrica | Fotópica | 400-700 nm | Silício | 5,8 | Não calibrado | Estilo caneta | |
| SCD114/U | Radiométrica Azul | Bilirrubina @ 450 nm | 422-480 nm | Silício | 5,8 | Não calibrado | Estilo caneta | Sonda para Fototerapia de Bilirrubina |
| SCD145/U | Radiométrica Azul | Fototerapia @ 450 nm | 360-525 nm | Silício | 5,8 | Não calibrado | Estilo caneta | |
| SED005/U | Radiométrica UV/VIS | Não filtrado | 250-675 nm | GaAsP | 5,2 | Não calibrado | Estilo caneta | Janela de quartzo |
| SUD005/U | Indefinida | Não filtrado | 250-675 nm | GaAsP | 5,2 | Não calibrado | Estilo caneta | Janela de quartzo, versão subaquática |
| SED007/U | Radiométrica NIR | Não filtrado | 850-1700 nm | InGaAs | 7,0 | Não calibrado | Cilíndrico | |
| SUD007/U | Radiométrica NIR | Não filtrado | 850-1700 nm | InGaAs | 7,0 | Não calibrado | Cilíndrico | Versão subaquática |
| SED033/U | Indefinida | Não filtrado | 200-1100 nm | Silício | 33,0 | Não calibrado | Cilíndrico | Janela de quartzo |
| SUD033/U | Indefinida | Não filtrado | 200-1100 nm | Silício | 33,0 | Não calibrado | Cilíndrico | Janela de quartzo, versão subaquática |
| SED100/U | Indefinida | Não filtrado | 200-1100 nm | Silício | 100,0 | Não calibrado | Cilíndrico | Janela de quartzo |
| SUD100/U | Indefinida | Não filtrado | 200-1100 nm | Silício | 33,0 | Não calibrado | Cilíndrico | Janela de quartzo, versão subaquática |
| SED185/U | Radiométrica VUV | Não filtrado | 160-240 nm | Fotodiodo a vácuo com cátodo de ouro | 50,0 | Não calibrado | Cilíndrico | Janela de quartzo, bloqueio do visível |
| SED220/U | Radiométrica Solar Blind | Não filtrado | 160-320 nm | Fotodiodo a vácuo | 50,0 | Não calibrado | Cilíndrico | Janela de sílica fundida, bloqueio do visível |
| SUD220/U | Radiométrica Solar Blind | Não filtrado | 160-320 nm | Fotodiodo a vácuo | 50,0 | Não calibrado | Cilíndrico | Janela de sílica fundida, bloqueio do visível, versão subaquática |
| SED240/U | Radiométrica Solar Blind | Não filtrado | 185-320 nm | Fotodiodo a vácuo | 50,0 | Não calibrado | Cilíndrico | Janela de quartzo, bloqueio do visível |
| SUD240/U | Radiométrica Solar Blind | Não filtrado | 185-320 nm | Fotodiodo a vácuo | 50,0 | Não calibrado | Cilíndrico | Janela de quartzo, bloqueio do visível, versão subaquática |
| SED/254/U | Radiométrica UVC | UVC @ 254 nm | 249-259 nm | Silício | 3,6 | Não calibrado | Cilíndrico | |
| SUD254/U | Radiométrica UVC | UVC @ 254 nm | 249-259 nm | Silício | 3,6 | Não calibrado | Cilíndrico | Versão subaquática |
| SED270/U | Radiométrica UV | Não filtrado | 215-355 nm | Fotodiodo SiC | 2,0 | Não calibrado | Cilíndrico | Bloqueio do visível |
| SUD270/U | Radiométrica UV | Não filtrado | 215-355 nm | Fotodiodo SiC | 2,0 | Não calibrado | Cilíndrico | Bloqueio do visível, versão subaquática |
| SED270C/U | Radiométrica UVC | UVC @ 265 nm | 230-280 nm | Fotodiodo SiC | 2,0 | Não calibrado | Cilíndrico | Bloqueio do visível |
| SUD270C/U | Radiométrica UVC | UVC @ 265 nm | 230-280 nm | Fotodiodo SiC | 2,0 | Não calibrado | Cilíndrico | Bloqueio do visível, versão subaquática |
| SED270B/U | Radiométrica UVB | UVB @ 300-305 nm | 265-325 nm | Fotodiodo SiC | 2,0 | Não calibrado | Cilíndrico | |
| SUD270B/U | Radiométrica UVB | UVB @ 300-305 nm | 265-325 nm | Fotodiodo SiC | 2,0 | Não calibrado | Cilíndrico | Versão subaquática |
| SED623/U | Radiométrica Banda Larga | Não filtrado (plano >700 nm) | 0,2-4,2 µm | Termopilha | 4,0 | Não calibrado | Cilíndrico | Janela de quartzo |
| SED624/U | Radiométrica Banda Larga | Não filtrado (plano >700 nm) | 0,2-40 µm | Termopilha | 4,0 | Não calibrado | Cilíndrico | Janela de KBr |
| SPF025F/U | Radiância VIS/NIR | Filtro de resposta plana | 400-1064 nm | Silício | 1,2 | Não calibrado | Sonda Caneta | |
| SPD025Y/U | Luminância | Fotópica | 400-700 nm | Silício | 1,2 | Não calibrado | Sonda Caneta | |
| MPPUVA | Irradiância UVA | UVA | 315-390 nm | Silício | 5,8 | Não calibrado | Mini Sonda Caneta | Difusor cosseno de Teflon, abertura de 8 mm |
| MPPNBB | Irradiância UVB | UVB @ 310-313 nm | 290-330 nm | Fotodiodo GaAsp | 5,2 | Não calibrado | Mini Sonda Caneta | Difusor cosseno de Teflon, abertura de 8 mm |
| MPPUVB | Irradiância UVB | UVB | 265-320 nm | Fotodiodo SiC | 2,0 | Não calibrado | Mini Sonda Caneta | Difusor cosseno de Teflon, abertura de 8 mm |
As ópticas de entrada acopladas ao fotodetector definem o tipo de medição que pode ser realizada. Existem quatro tipos de medição que podem ser feitos com seu medidor de luz: o fluxo radiante total (Watt); o fluxo por unidade de área recebido, chamado de irradiância (W/m²); o fluxo emitido por unidade de ângulo sólido, chamado de intensidade radiante (W/sr); e o fluxo emitido por unidade de área por unidade de ângulo sólido, chamado de radiância (W/sr·m²). Para medições fotométricas, os parâmetros equivalentes são fluxo luminoso (lúmen), iluminância (lúmen/m² = lux), intensidade luminosa (lúmen/sr = candela) e luminância (cd/m²).
| Tipo | Modelo | Descrição | Comentário |
|---|---|---|---|
| Difusor | PD | Difusor abobadado de policarbonato para aplicações VIS, 400-700 nm, 42 mm DE | |
| Difusor | W | Difusor "wide-eye" de quartzo (1,024" de diâmetro) com cúpula interna, 200-2100 nm, 42 mm DE | |
| Difusor | WU | Difusor W com selante e anéis de vedação para permitir imersão em líquidos. 42 mm de diâmetro externo | |
| Difusor | TD | Difusor abobadado de Teflon (21,5 mm de diâmetro), 200-700 nm, 42 mm DE | |
| Difusor | QT | Difusor de Teflon (0,43" de diâmetro) com janela protetora de quartzo, 200-700 nm, 42 mm DE | |
| Difusor | QT-#mm | Difusor QT com abertura para medir pontos de luz menores. Disponível com aberturas de 1, 3, 5 ou 7 mm, 200-700 nm | |
| Difusor | A313 | Difusor multicamadas plano de quartzo (0,43" de diâmetro), 200-2100 nm, 42 mm DE | |
| Difusor | A313-#mm | Difusor A313 com abertura para medir pontos de luz menores. Disponível com aberturas de 1, 3, 5 ou 7 mm, 200-2100 nm | |
| Difusor | T | Difusor de Teflon (0,5" de diâmetro) em anel de filtro rosqueado. Com roscas correspondentes para permitir a fixação de componentes ópticos adicionais. 42 mm DE | |
| Difusor | RAA4 | Adaptador/difusor de ângulo reto (0,27" de diâmetro) com mini esfera integradora, 0,61" de diâmetro x 0,44" de altura | Projetado para uso com fibras ópticas SMA-905 |
| Difusor | RAA4X | Adaptador/difusor de ângulo reto (0,27" de diâmetro) com atenuação de 10x, mini esfera integradora, 0,61" de diâmetro x 0,44" de altura | Projetado para uso com fibras ópticas SMA-905 |
| Difusor | RAA5X | Mini adaptador/difusor de ângulo reto (0,25" de diâmetro) com esfera integradora interna, 0,46 x 0,47 x 0,84" | Projetado para uso com fibras ópticas SMA-905 |
| Difusor | A2 | Chips de sílica em um anel de filtro para serem combinados com W ou WU para uso em fibras ópticas. Requer MPS2354P2XD para conectar à fibra | Projetado para uso com fibras ópticas SMA-905 |
| Difusor | W5E | Difusor corretor cosseno em miniatura com 6,35 mm de DE e ~10,92 mm de comprimento. Rosqueia diretamente na fibra SMA905 | |
| Adaptador de Potência Laser | HNK15 | Adaptador de feixe estreito, elimina erros de alinhamento. Abertura de 15 mm | Usado para testar pequenos pontos de luz e/ou feixes colimados |
| Adaptador de Potência Laser | K15 | Abertura de 15 mm e auxílio de mira | Usado para testar pequenos pontos de luz e/ou feixes colimados |
| Adaptador de Potência Laser | K9 | Abertura de 9 mm e auxílio de mira | Usado para testar pequenos pontos de luz e/ou feixes colimados |
| Fibra Óptica | FFO600SC | Cabo de conexão de 1 m, núcleo sólido de 600 µm, baixa solarização, jaqueta Kevlar | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | FFO600FCPC | Cabo de conexão de 1 m, núcleo sólido de 600 µm, baixa solarização, jaqueta Kevlar, FCPC para SMA-905 | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | FFO600SCW-3 | Cabo de conexão de 3 m, núcleo sólido de 600 µm, jaqueta Kevlar, submersível | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | FFOSMA2UV1000 | Adicionar descrição Do site: SMA2/UV1000/1100N/SQLK6.0mm/2 Fibra Óptica, UV 1000/1100 nm | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | FFO400UVIR | Cabo de conexão de 1 m, 400 µm, SMA905, BX, 250-2500 nm | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | FFO2501 | Adicionar descrição Bndl-0.5m-56×200/220/245 LSHOH vedado em ambas as extremidades para imersão em água; temperatura máxima de operação de 200 °C | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | FFO12-S | Tubulação sólida, classificação de 300 °C, cabo de conexão, rígido, 12" de comprimento | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | FFO18-S | Tubulação sólida, classificação de 300 °C, cabo de conexão, rígido, 18" de comprimento | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | P11-2 | Fibra, 600 mícrons LSHOH, 1,97" | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | P11-4 | Fibra, 600 mícrons LSHOH, 3,97" | Para conectar ópticas de entrada a um sensor via cabo SMA |
| Fibra Óptica | PIN4 | Sonda de luminância de contato, guia de luz de fibra óptica | Requer adaptador P6/SMA |
| Anel de Filtro | A310 | Anel de filtro, monta filtros de 25 mm de diâmetro até 7 mm de espessura, com rosca 1 ¼"-24 | |
| Anel de Filtro | A311 | Anel de filtro, monta filtros de 25 mm de diâmetro até 4 mm de espessura, com rosca 1 ¼"-24 | |
| Anel de Filtro | MPS235600XD | Anel de filtro, monta filtros de 12,7 mm de diâmetro até 4 mm de espessura, com rosca 1 ¼"-24 | |
| Anel de Filtro | MPS235500XD | Anel de filtro, monta filtros de 12,7 mm de diâmetro até 7 mm de espessura, com rosca 1 ¼"-24 | |
| Sonda de Ângulo Reto | RAMP12 | Sonda de ângulo reto de alta temperatura, até 300 °C | Requer adaptador P6/SMA |
| Sonda de Ângulo Reto | RAMP18 | Sonda de ângulo reto de alta temperatura, até 300 °C | Requer adaptador P6/SMA |
| Anteparo | H | Anteparo (hood), com defletores internos para reduzir luz espúria e campo de visão. Aceita ópticas de entrada e filtros padrão | Melhor para distâncias de até 25 pés |
| Anteparo | H2 | Anteparo de oclusão, com superfície interna pintada de preto fosco para minimizar reflexões internas | Para medição de candela de feixe em pequenas fontes de luz |
| Lente | L30-1 | Lente, para intensidade efetiva de fontes de flash a uma distância superior a 25 pés | |
| Lente | R | Lente, radiância/luminância, FOV de 1,5° | |
| Lente | R1.7 | Lente, radiância/luminância, 1,7 mrad | |
| Lente | R11 | Lente, radiância/luminância, 11,0 mrad | |
| Lente | R2 | Lente, radiância/luminância, FOV de 2,0° | Projetado para uso com fibras ópticas SMA-905 |
| Lente | R3 | Lente, radiância/luminância, ponto pequeno a uma distância de trabalho fixa de 500 mm | Projetado para uso com fibras ópticas SMA-905 |
| Adaptador | P2 | Adaptador, 4,3 mm de diâmetro interno | |
| Adaptador | P6 | Adaptador, 12,5 mm de diâmetro interno | |
| Adaptador | P6/SMA | Adaptador, SMA-905 | Projetado para uso com fibras ópticas SMA-905 |
| Abertura | SHM30727P## | Abertura para detector para medições de irradiância/iluminância. Tamanhos (##): 1,0, 2,0, 3,0, 3,2, 4,3, 5,0 e 7,0 mm de diâmetro | |
| Esfera Integradora | INS50 | Esfera integradora, 2" de diâmetro, porta de entrada de 0,276", adaptador SMA-905 para fixar fibra | Projetado para uso com fibras ópticas SMA-905 |
| Esfera Integradora | INS125 | Esfera integradora, 5" de diâmetro, 3 portas (2 x 20 mm, 1 x 40 mm) |
