Lentes Colimadoras
As lentes colimadoras são lentes ópticas que tornam paralelos os feixes de luz que entram na configuração do seu espectrômetro. Essas lentes permitem que os usuários controlem o campo de visão, a eficiência de coleta e a resolução espacial de sua configuração, além de possibilitar o ajuste dos ângulos de iluminação e coleta para amostragem.
As lentes colimadoras da Ocean Optics podem ser fixadas ao espectrômetro, acopladas a fibras ópticas ou integradas a acessórios de amostragem. A maioria das lentes possui um cilindro interno com rosca para conectores SMA 905. O cilindro interno desliza em relação ao suporte da lente para ajuste do foco; um parafuso de fixação trava o cilindro.

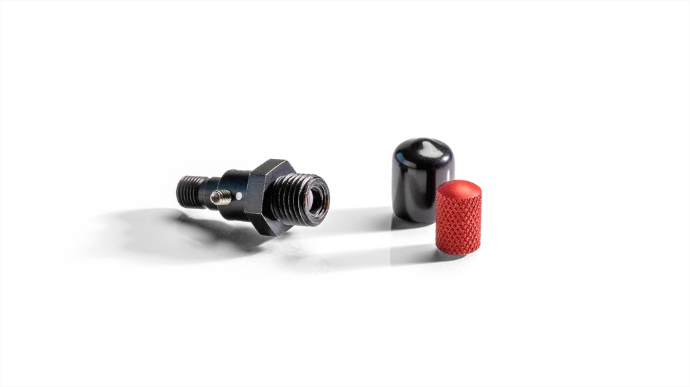

74-UV

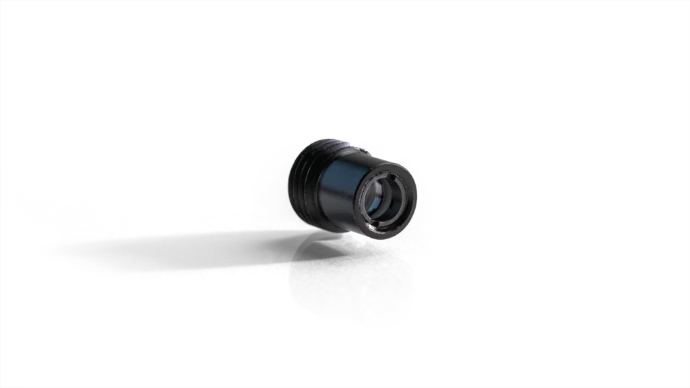

74-DA

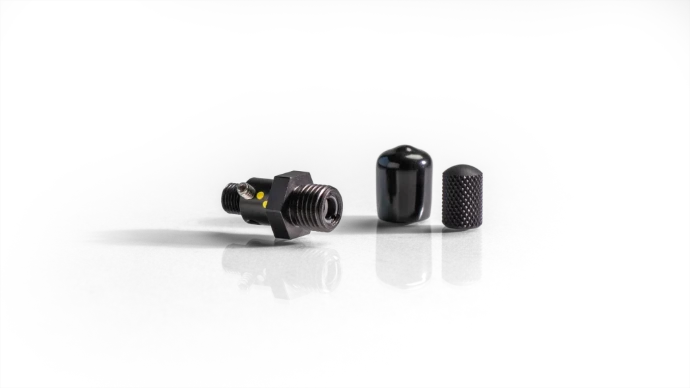

74-ACR

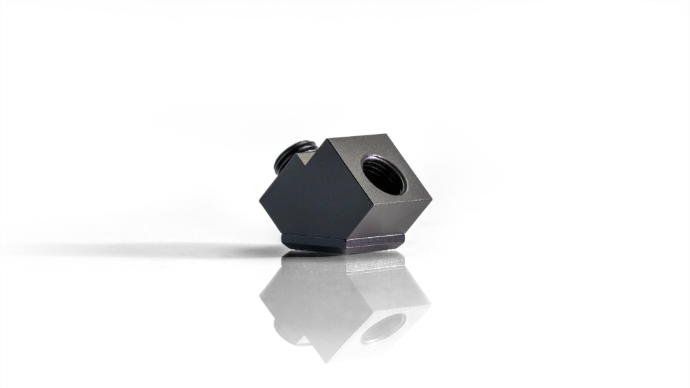

74-90-UV

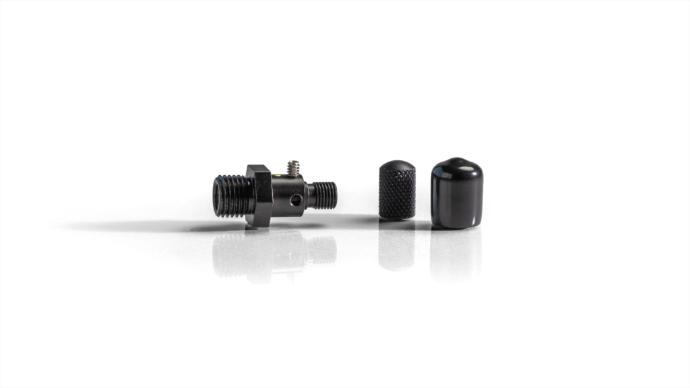

74-VIS

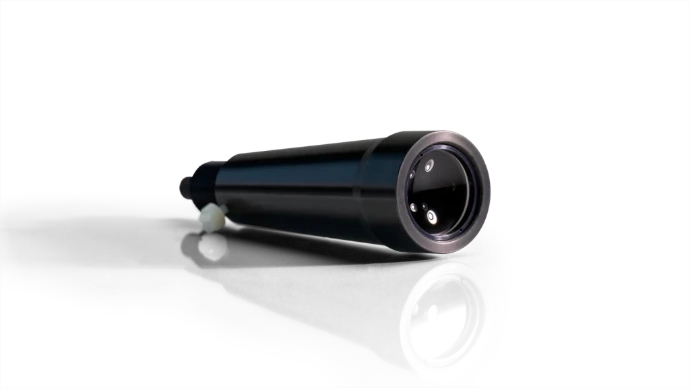

84-UV-25
| Especificações | 74-ACR | 74-DA | 74-UV | 74-90-UV | 74-UV-HT-VAC | 74-VIS | COL-UV-30 | 84-UV-25 |
|---|---|---|---|---|---|---|---|---|
| Tipo | Dupleta acromática | Lente simples de fixação direta | Lente simples | Espelho sob a tampa que reflete a luz da lente colimadora a 90° | Lente especial para alta temperatura, alto vácuo e pressão | Lente simples | Lente de maior diâmetro | Lente simples |
| Conecta-se a | Fibra óptica | Espectrômetro | Fibra óptica | Fibra óptica | Fibra óptica | Fibra óptica | Fibra óptica | Fibra óptica |
| Material da Lente | f/2 BaF10 e FD10 em sílica fundida | f/2 sílica fundida | f/2 sílica fundida | f/2 sílica fundida | f/2 sílica fundida | f/2 vidro BK-7 | f/2 sílica fundida | f/4 sílica fundida |
| Faixa de Comprimento de Onda | 350–2000 nm | 200–2000 nm | 200–2000 nm | 200–2000 nm | 190–2000 nm | 350–2000 nm | 200–2000 nm | 200–2000 nm |
| Conector | SMA 905, ferrulê 6,35 mm | SMA 905 | SMA 905, ferrulê 6,35 mm | SMA 905, ferrulê 6,35 mm | — | SMA 905, ferrulê 6,35 mm | SMA 905, ferrulê 6,35 mm | SMA 905, ferrulê 6,35 mm |
| Rosca do Conector | Rosca externa 3/8-24 | Rosca externa 3/8-24 Rosca interna 1/4-36 | Rosca externa 3/8-24 | Rosca externa 3/8-24 | Rosca externa 3/8-24 | Rosca externa 3/8-24 | Rosca externa ¼-36 | Rosca externa ¼-36 |
| Diâmetro | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 30 mm | 25,4 mm |
| Distância Focal | 10 mm | 10 mm | 10 mm | 10 mm | 10 mm | 10 mm | 30 mm | 100 mm |
| Temperatura de Operação | 150 °C | 150 °C | 150 °C | 120 °C | 250 °C | 150 °C | 200 °C | 70 °C |
