Sondas/Probes para Raman

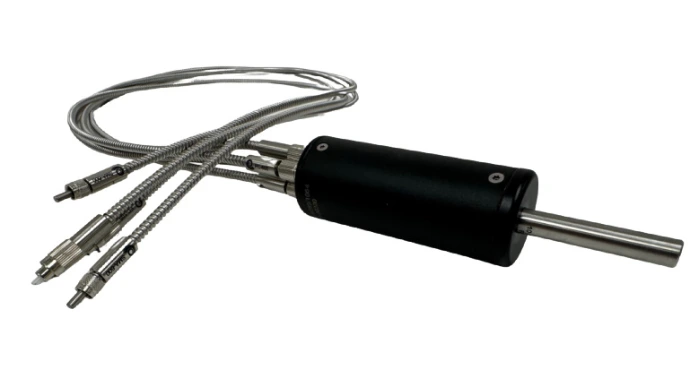

A Ocean Optics oferece sondas Raman avançadas, projetadas para atender às demandas de ambientes de pesquisa e industriais. Nossa Sonda Raman de Comprimento de Onda Duplo apresenta um design óptico colinear e óptica de alto rendimento para medições simultâneas e eficientes em 532/785 nm — ideal para a investigação de amostras complexas. A Sonda Raman para Processos Industriais é construída para aplicações robustas, com uma haste de lente selada e ajustável (swageable), adequada para condições de imersão, pressão e vácuo. Ambas as sondas incorporam óptica de retroespalhamento para alta eficiência de coleta e são compatíveis com uma ampla gama de tipos de amostra, incluindo sólidos, líquidos e gases.

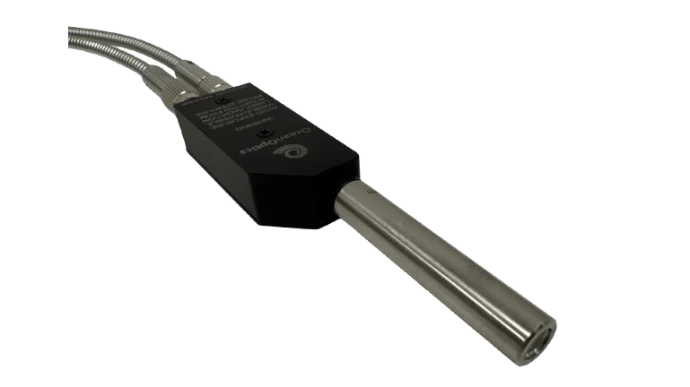

ORP-523/638/785/1064
Sonda/Probe Raman para uso laboratorial. Clique e saiba mais!
| Especificações | ORP-DW-532-785 | ORP-P785-6 | ORP-XXX |
|---|---|---|---|
| Comprimento de Onda de Excitação | 532/785 nm | 785 nm | 532 nm, 638 nm, 785 nm, 830 nm, 1064 nm |
| Faixa Espectral | 100-4000 cm⁻¹ (A faixa final depende do espectrógrafo/detector) | 100-4000 cm⁻¹ (A faixa final depende do espectrógrafo/detector) | 100-4000 cm⁻¹ (A faixa final depende do espectrógrafo/detector) |
| Tamanho do Ponto na Amostra | ~100 mícrons para fibra óptica de excitação com núcleo de 100 µ | 100 µ para fibra óptica padrão (dependente do núcleo da fibra) | 100 µ para fibra óptica padrão (dependente do núcleo da fibra) |
| Distância Focal | 9 mm padrão (12, 15 e 18 mm opcionais) Nota: A eficiência da sonda diminui com o aumento da distância focal. | 9 mm padrão (12, 15 e 18 mm opcionais) Nota: A eficiência da sonda diminui com o aumento da distância focal. | 9 mm padrão (12, 15 e 18 mm opcionais) Nota: A eficiência da sonda diminui com o aumento da distância focal. |
| Distância de Trabalho | NA | 7 mm para lente padrão | 7 mm para lente padrão |
| Abertura Numérica | NA | 0,22 com lente padrão | 0,22 com lente padrão |
| Cilindro da Lente de Foco | Haste de sonda não imersiva ou selada | NA | NA |
| Dimensões do Corpo da Sonda | 3,8" de comprimento x 1,5" de diâmetro | 4,5" de comprimento x 1,3" de diâmetro | 2,25" C x 0,96" L x 0,58" A |
| Material do Corpo da Sonda | Alumínio anodizado duro | Alumínio anodizado duro | Alumínio anodizado duro |
| Vedação do Corpo da Sonda | NA | O-ring de Buna-N | NA |
| Dimensões da Haste da Sonda | 3/8" de diâmetro x 6" de comprimento | 3/8" de diâmetro x 2" de comprimento | 3/8" de diâmetro x 2" de comprimento (comprimentos personalizados disponíveis) |
| Vedação da Ponta da Haste | NA | O-ring de Kalrez® | NA |
| Material da Haste da Sonda | Aço inoxidável 316 (outros metais como Hastelloy e Inconel estão disponíveis) | Aço inoxidável 316 (outros metais disponíveis) | Aço inoxidável 316 |
| Janela da Haste da Sonda | NA | Safira (sílica fundida disponível) | NA |
| Eficiência do Filtro | DO > 6 no comprimento de onda do laser | DO > 6 no comprimento de onda do laser | DO > 6 no comprimento de onda do laser |
| Temperatura de Operação | 0 – 85 °C (haste não imersiva) 0 – 325 °C (haste selada) | 0 – 325 °C | 0 – 85 °C |
| Pressão Máxima de Operação | 15 psi (haste não imersiva) 6000 psi (haste selada) | 6000 psi | 15 psi |
| Configuração da Fibra | Núcleo padrão de 100/200 µ Nota: Núcleos de fibra óptica personalizados estão disponíveis. | Núcleo padrão de 105/600 µ para laser e espectrômetro, respectivamente Nota: Núcleos de fibra óptica personalizados estão disponíveis. | Núcleo padrão de 100/600 µ para laser e espectrômetro, respectivamente Nota: Núcleos de fibra óptica personalizados estão disponíveis. |
| Cabo de Fibra Óptica | Cabo padrão de 3 m com armadura de aço inoxidável reforçada Nota: Comprimentos personalizados disponíveis. | Cabo padrão de 3 m com armadura de aço inoxidável reforçada Nota: Comprimentos personalizados disponíveis. | Cabo padrão de 1 m com armadura de aço inoxidável reforçada Nota: Comprimentos personalizados disponíveis. |
| Sistema de Acoplamento | Laser (FC), Espectrômetro (SMA) | Laser (FC), Espectrômetro (SMA) | Laser (FC), Espectrômetro (SMA) |
