Padrões e Targets de Refletância Especular e Difusa
As medições de refletância são uma razão entre o espectro da luz refletida e o espectro da luz incidente. Como não é possível coletar diretamente toda a luz incidente em uma superfície, a refletividade é geralmente medida em relação a um padrão de referência. Para garantir os melhores resultados, o padrão selecionado deve ter refletividade semelhante à da amostra a ser medida.
A Ocean Optics oferecem padrões de refletância especular para medir superfícies brilhantes, como metais usinados e materiais semicondutores, e superfícies de baixa refletividade, como revestimentos antirreflexo e revestimentos de filmes finos. Adquira um STAN-HOLDER para manter seus padrões no lugar e proteger seus revestimentos.

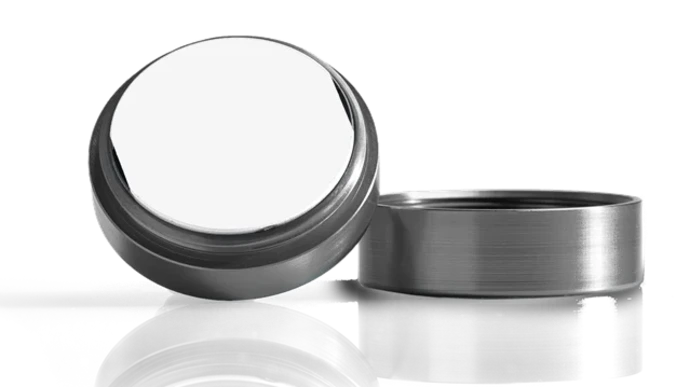

WS-1

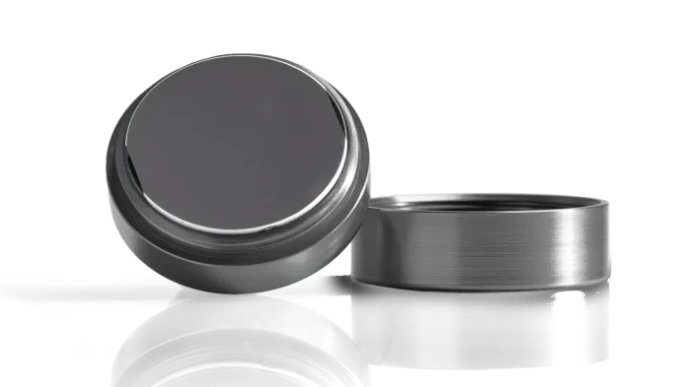

STAN-SSH

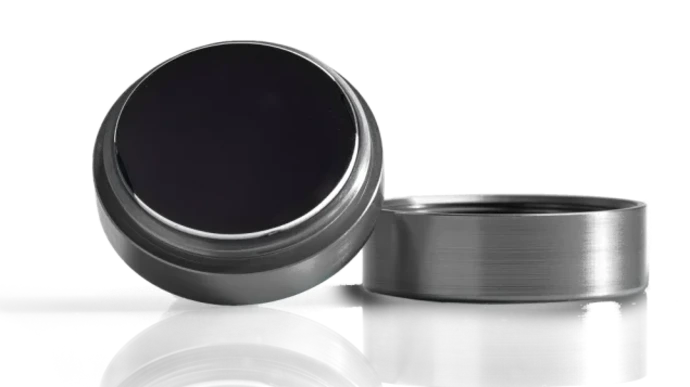

STAN-SSL

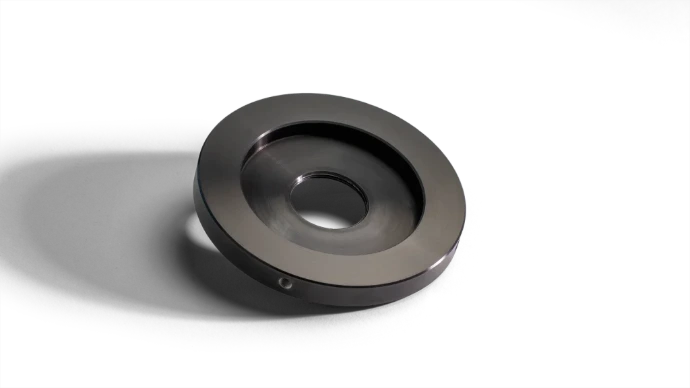

STAN-HOLDER
| Especificações | STAN-SSH | STAN-SSH-NIST | STAN-SSL | WS-1 | WS-1-SL | STAN-HOLDER |
|---|---|---|---|---|---|---|
| Descrição | Padrões de refletância especular para medir superfícies brilhantes | Versão do STAN-SSH calibrada com um padrão mestre NIST. A faixa de dados de calibração NIST é de 250–2400 nm. | Padrões de refletância especular para medir superfícies de baixa refletividade, como revestimentos antirreflexo e filmes finos. | Padrão de refletância difusa em material lambertiano, caracterizado pelo acabamento fosco branco. | Padrão de refletância difusa em Spectralon. Utilize para trabalhos de campo ou ambientes não limpos. O material difusor Spectralon pode ser alisado, aplainado e limpo se apresentar marcas ou sujeira. | Mantém os padrões de refletância no lugar e ajuda a preservar seus revestimentos. |
| Material de Refletância | Espelho de alumínio com proteção frontal em substrato de sílica fundida | Espelho de alumínio com proteção frontal em substrato de sílica fundida | Vidro Schott ND9 | PTFE | Spectralon | – |
| Refletividade | ~87%–93% (200 – 1000 nm) ~93%–98% (1000 – 2500 nm) | ~87%–93% (200 – 1000 nm) ~93%–98% (1000 – 2500 nm) | ~5% (200 – 950 nm) ~4% (950–2500 nm) | >98% (250–1500 nm) >95% (250–2200 nm) | >99% (400–1500 nm) >95% (250–2500 nm) | – |
| Faixa Espectral | 200–2500 nm | 250–1100 nm | 200–2500 nm | 200–2000 nm | 250–2000 nm | – |
| Dimensões (Invólucro) | 38 mm de diâmetro externo x 19 mm de altura | 38 mm de diâmetro externo x 19 mm de altura | 38 mm de diâmetro externo x 19 mm de altura | 38 mm de diâmetro | 32 mm DE 10 mm de espessura (pastilha) | – |
| Material do Invólucro | – | – | – | Alumínio | Delrin | – |
| Dimensões (Substrato) | 31,75 mm de diâmetro externo x 6,35 mm de altura | 31,75 mm de diâmetro externo x 6,35 mm de altura | 31,75 mm de diâmetro externo x 6,35 mm de altura | – | 10 mm de espessura | – |
| Peso | 40 g | 40 g | 40 g | 30 g | 30 g | – |

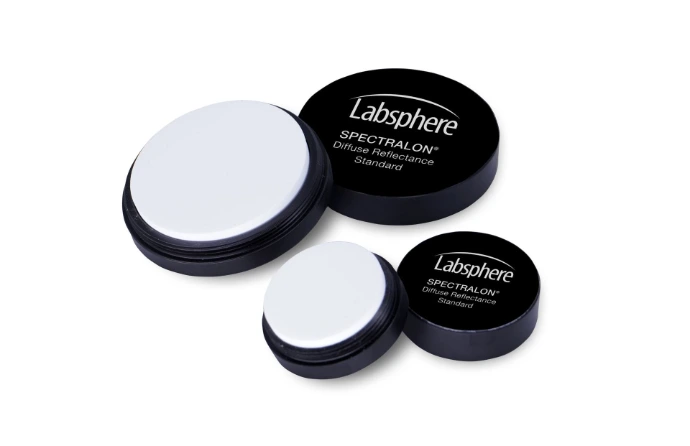

Padrões de Refletância Difusa Spectralon®
Refletância Lambertiana incomparável de 250 a 2500 nm.
Os Padrões de Refletância Difusa Spectralon oferecem os maiores valores de medição de refletância difusa entre todas as substâncias conhecidas. Esses padrões duráveis e quimicamente inertes podem ter valores típicos de refletância que variam de 2% a 99% e são espectralmente planos em todo o espectro UV-VIS-NIR. Todos os materiais Spectralon são opticamente planos com variação de +/- 4% na região fotópica do espectro.
Aplicações:
Espectrofotômetros
Sistemas de esfera integradora
Densitômetros
Refletômetros
Equipamentos ópticos
Equipamentos fotográficos

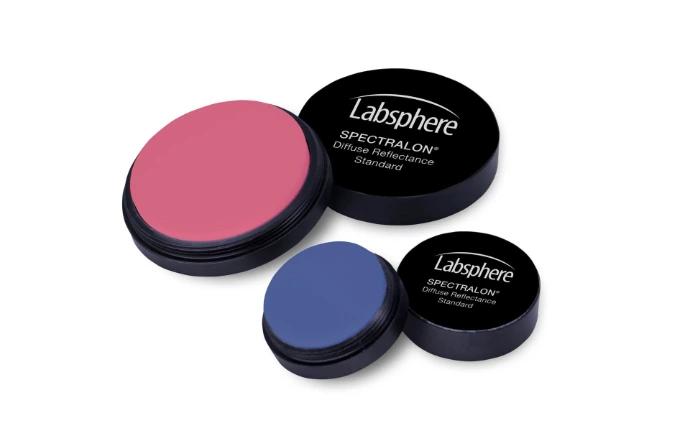

Padrões de Cor Difusa Spectralon®
Reprodução de cor consistente.
Os Padrões de Cor Difusa Spectralon auxiliam no desenvolvimento de uma reprodução de cor consistente para fabricantes de produtos como têxteis, papéis, produtos farmacêuticos, tintas e vernizes. Ao contrário dos azulejos de cerâmica, que se caracterizam por uma superfície especular, os Padrões de Cor Difusa Spectralon são altamente difusos, simplificando assim os procedimentos de medição ao eliminar o efeito da geometria de visada.
Aplicações:
Têxteis
Fabricação de tintas e vernizes
Gemologia
Produtos farmacêuticos
Fotografia
Conservação de arte

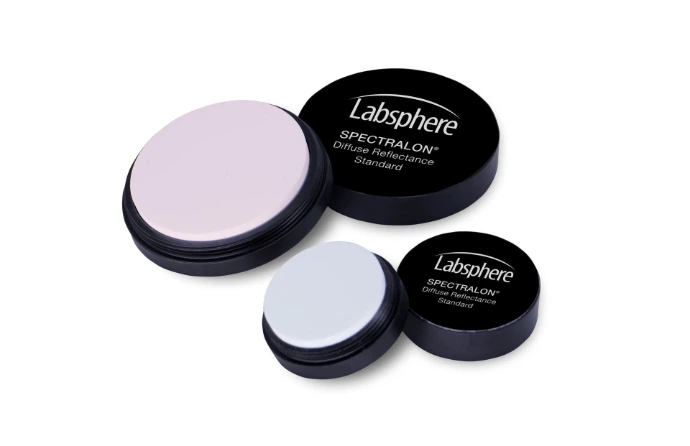

Padrões de Calibração de Comprimento de Onda Spectralon®
Dados espectrais completos.
Cada Padrão de Calibração de Comprimento de Onda Spectralon® é formulado impregnando um substrato de Spectralon com o óxido de um elemento de terra rara, que apresenta picos de absorção nítidos em comprimentos de onda específicos. Dados espectrais de absorção completos são fornecidos com cada padrão.
Aplicações:
Espectrofotômetros
Fabricação de tintas e vernizes
Espectrofluorímetros
Produtos farmacêuticos
Têxteis
Indústria biomédica
Padrão UV-VIS-NIR
447,6 – 449,6 nm, 453,6 – 455,6 nm, 1134,1 – 1138,1 nm, 1198,6 – 1202,6 nm, 1932,5 – 1936,5 nm
Padrão NIR
Óxido(s) de terras raras: Óxido de Disprósio
Comprimentos de onda calibrados incluem:
1087,8 – 1091,8 nm, 1230,5 – 1234,5 nm, 1299,3 – 1303,3 nm, 1682,0 – 1686,0 nm
Padrão VIS-NIR
Óxido(s) de terras raras: Óxido de Érbio
Comprimentos de onda calibrados incluem:
378,9 – 380,9 nm, 521,4 – 523,4 nm, 1009,5 – 1013,5 nm, 1470,0 – 1474,0 nm, 1476,0 – 1478,0 nm
A US BioSolutions Brasil oferece uma linha de alvos de refletância difusa utilizados para testar e calibrar instrumentos de sensoriamento remoto, espectrorradiômetros, sensores de imagem e os sensores LIDAR e ADAS empregados na tecnologia de veículos autônomos. Em comparação com superfícies brilhantes, os alvos de refletância difusa proporcionam uma refletância estável e consistente, independentemente do alinhamento do instrumento ou das geometrias de iluminação e visada.
O premiado material Spectralon PTFE da Labsphere constitui a base de nossos alvos de refletância difusa para a banda UV-VIS-NIR. O Spectralon é caracterizado por uma refletância estável e lambertiana (difusa). Para a banda infravermelha (2,5–15 µm), oferecemos alvos baseados no revestimento de refletância difusa InfraGold da Labsphere. Por fim, os alvos Permaflect da Labsphere oferecem o máximo em estabilidade ambiental e durabilidade, sendo perfeitos para testar instrumentos de tempo de voo (sistemas LIDAR).
Alvos de Refletância Difusa Spectralon®
Painéis de refletância duráveis para aplicações laboratoriais e de campo em condições adversas, com refletância lambertiana incomparável de 250 a 2500 nm.
Os Alvos de Refletância Difusa Spectralon oferecem os maiores valores de refletância difusa entre todas as substâncias conhecidas. Esses alvos duráveis e quimicamente inertes podem ter valores típicos de refletância que variam de 2% a 99% e são espectralmente planos em todo o espectro UV-VIS-NIR. Todos os materiais Spectralon são opticamente planos com variação de +/- 4% na região fotópica do espectro.
Aplicações:
Iluminadores de fundo (backlight)
Refletores ópticos
Alvos para testes ambientais
Alvos para sensoriamento remoto
Alvos para laser
Sensores de proximidade

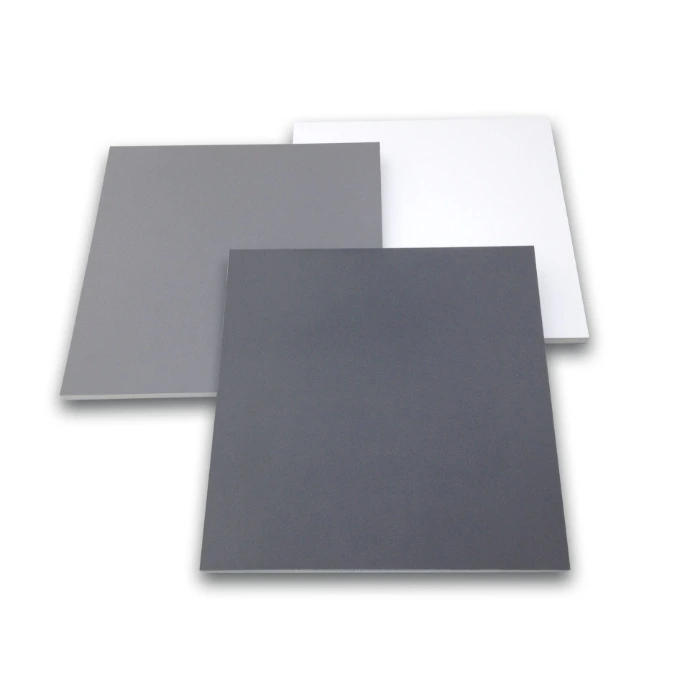

Alvos Permaflect®: Rígidos, para Lidar, Comerciais e Personalizados
Os alvos Permaflect da Labsphere podem ser fabricados em praticamente qualquer formato e tamanho personalizado. Disponíveis nas classes comercial, lidar e alvo rígido, em diversas dimensões.

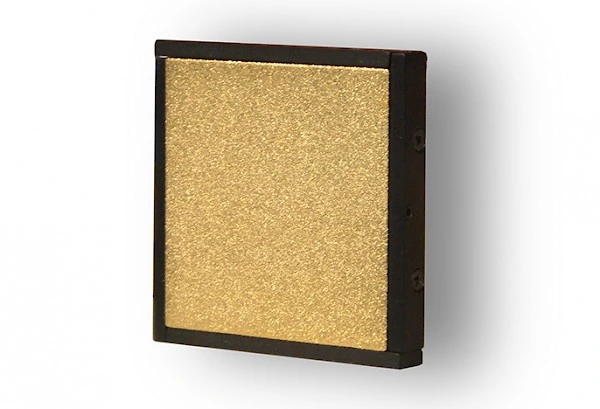

Alvos Infragold®
Os alvos Infragold® são montados em uma estrutura de alumínio anodizado e são utilizados para aplicações na faixa do infravermelho. Os alvos estão disponíveis em placas de até 18 polegadas quadradas. Os padrões de refletância difusa Infragold são altamente refletores, duráveis e de fácil limpeza.
Características
Duráveis e laváveis
Alta refletância
Resistentes a ambientes agressivos
Refletância difusa
