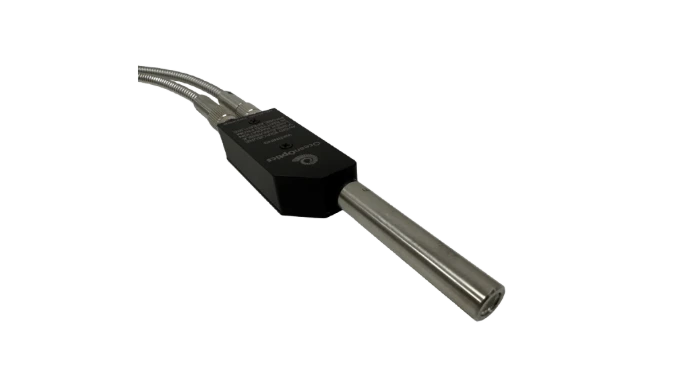

Sondas/Probes para Raman
Família ORP-XXX
As sondas Raman da Ocean Optics são ferramentas versáteis utilizadas para espectroscopia Raman.
Cada sonda apresenta alta eficiência de coleta e filtragem eficaz da linha do laser. Além disso, incorporamos óptica de alto rendimento e um design óptico de sonda de retroespalhamento (backscatter).
A sonda pode medir diversas amostras, incluindo sólidos, líquidos e gases, e é personalizável com diferentes lentes de distância focal e fibras ópticas removíveis para maior flexibilidade.
| Especificações | |
|---|---|
| Comprimento de Onda de Excitação | 532 nm, 638 nm, 785 nm, 830 nm, 1064 nm |
| Faixa Espectral | 100-4000 cm⁻¹ (a faixa final depende do detector do espectrômetro) |
| Distância Focal | 9 mm padrão (12, 15 e 18 mm opcionais); Nota: A eficiência da sonda diminui com o aumento da distância focal. |
| Diâmetro do Ponto na Amostra | 100 μm para fibra padrão (dependente do núcleo da fibra) |
| Distância de Trabalho | 7 mm para lente padrão |
| Abertura Numérica | 0,22 com lente padrão |
| Dimensões do Corpo da Sonda | 2,25" C x 0,96" L x 0,58" A |
| Material do Corpo da Sonda | Alumínio anodizado duro |
| Dimensões da Haste da Sonda | 3/8" de diâmetro x 2" de comprimento (comprimentos personalizados disponíveis) |
| Material da Haste da Sonda | Aço inoxidável 316 |
| Eficiência do Filtro | DO >6 no comprimento de onda do laser |
| Temperatura de Operação | 0-85 °C |
| Pressão de Operação | 15 psi |
| Configuração da Fibra | Fibra de 100/600 μm (padrão) para laser e espectrômetro, respectivamente; núcleos de fibra óptica personalizados disponíveis |
| Cabo de Fibra Óptica | Cabo padrão de 1 m com armadura de aço inoxidável (comprimento personalizado disponível) |
| Sistema de Acoplamento | Conector FC padrão, conector SMA também disponível |
Itens Disponíveis
| Item | Descrição |
|---|---|
| ORP-532 | Sonda Raman de 532 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. |
| ORP-532-B | Sonda Raman de 532 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. Inclui fibra de excitação de 1 m (105 µm) com conectores FC/PC e fibra de coleta de 1 m (600 µm) com conectores FC/SMA. |
| ORP-638 | Sonda Raman de 638 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. |
| ORP-638-B | Sonda Raman de 638 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. Inclui fibra de excitação de 1 m (105 µm) com conectores FC/PC e fibra de coleta de 1 m (600 µm) com conectores FC/SMA. |
| ORP-785 | Sonda Raman de 785 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. |
| ORP-785-B | Sonda Raman de 785 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. Inclui fibra de excitação de 1 m (105 µm) com conectores FC/PC e fibra de coleta de 1 m (600 µm) com conectores FC/SMA. |
| ORP-830 | Sonda Raman de 830 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. |
| ORP-830-B | Sonda Raman de 830 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. Inclui fibra de excitação de 1 m (105 µm) com conectores FC/PC e fibra de coleta de 1 m (600 µm) com conectores FC/SMA. |
| ORP-1064 | Sonda Raman de 1064 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. |
| ORP-1064-B | Sonda Raman de 1064 nm com corpo em alumínio anodizado duro e lente de distância focal de 10 mm. Inclui fibra de excitação de 1 m (105 µm) com conectores FC/PC e fibra de coleta de 1 m (600 µm) com conectores FC/SMA. |
