Suportes para Cubetas
Essenciais para amostragem de absorbância e fluorescência em líquidos.
SQ1-ALL
CUV-UV
CUV-FL-DA
CUV-UV-10
Detalhes dos Produtos

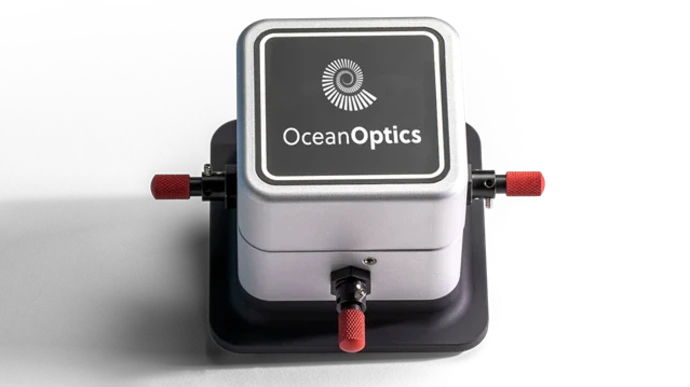

O suporte para cubetas SQ1-ALL (SQUARE ONE) é projetado para segurar cubetas de caminho óptico de 1 cm de forma segura durante medições ópticas. Incluídos com cada suporte estão três lentes colimadoras com acoplamento de fibra óptica, um espelho integrado para otimizar a reflexão do sinal, uma tampa embutida para bloquear a luz ambiente e dois suportes para filtros que aceitam filtros de 12,5 mm e 25 mm de diâmetro. Quando utilizado com espectrômetros e fontes de luz da Ocean Optics, o SQUARE ONE é ideal para medir absorbância, fluorescência, espalhamento ou qualquer combinação desses fenômenos ópticos.

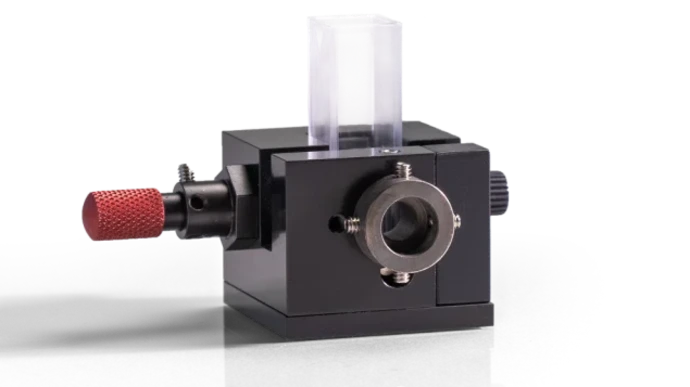

O suporte para cubetas CUV-FL-DA conecta-se diretamente às fontes de luz da Ocean Optics e acopla-se via fibra óptica aos nossos espectrômetros, criando um sistema de pequena área para experimentos de fluorescência e absorbância relativa. O CUV-FL-DA é otimizado para a faixa de 200–2000 nm, acomoda cubetas quadradas de caminho óptico de 1 cm e elimina a necessidade de uma fibra para a fonte de excitação ou iluminação. Alguns ajustes simples permitem usar o CUV-FL-DA para absorbância.
O CUV-FL-DA é especialmente adequado para fluorescência, graças a espelhos revestidos de alumínio com otimização UV que aumentam a reflexão do sinal dentro do compartimento de amostra. Esse aumento na reflexão do sinal, combinado com a maior intensidade de sinal resultante da fixação direta à fonte de excitação, proporciona aos usuários do CUV-FL-DA uma intensidade de fluorescência muito maior do que a obtida com a maioria dos suportes para cubetas.

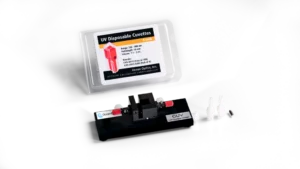

O suporte para cubetas CUV-UV, para cubetas de caminho óptico de 1 cm, acopla-se via fibras ópticas aos espectrômetros e fontes de luz da Ocean Optics, criando sistemas de pequena área para medições de absorbância absoluta de soluções aquosas. O CUV-UV é otimizado para aplicações de 200–2000 nm, possui um slot para filtro integrado e conta com êmbolos de esfera com mola para posicionamento preciso da cubeta. Coberturas opcionais estão disponíveis para bloquear a luz ambiente do compartimento da amostra.

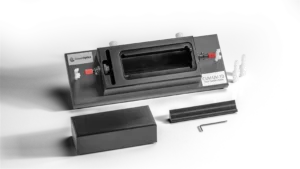

O suporte para cubetas CUV-UV-10, para cubetas de caminho óptico de 10 cm, acopla-se via fibras ópticas aos espectrômetros e fontes de luz da Ocean Optics, criando sistemas de pequena área para medições de absorbância de soluções aquosas e gases. O CUV-UV-10 é otimizado para aplicações de 200–2000 nm, possui um slot para filtro integrado e um obturador manual para leituras de escuro.
| Especificações | SQ1-ALL | CUV-FL-DA | CUV-UV | CUV-UV-10 |
|---|---|---|---|---|
| Lente Colimadora | Três (3) lentes 74-UV de sílica fundida (200–2000 nm) | Uma (1) lente 74-UV f/2 de sílica fundida (200–2000 nm) | Duas (2) lentes 74-UV f/2 de sílica fundida (200–2000 nm) | Duas (2) lentes 74-UV f/2 de sílica fundida (200–2000 nm) |
| Especificação do Slot para Filtro | Dois slots no total. Cada slot aceita filtros de 12,5 mm e 25 mm de diâmetro | Aceita filtros com espessura de até 6,35 mm (1/4") | Aceita filtros com espessura de até 6,35 mm (1/4") | Aceita filtros com espessura de até 6,35 mm (1/4") |
| Caminho Óptico | 1 cm | 1 cm | 1 cm | 10 cm |
| Dimensão Z | 15 mm | 15 mm | 15 mm | 15 mm |
| Conector | SMA 905 | SMA 905 | SMA 905 | SMA 905 |
| Dimensões | 111 mm x 90 mm x 74 mm | 57 mm x 61 mm x 29 mm (geral) | 58 mm x 140 mm x 38 mm | 97 mm x 147 mm x 40 mm |
| Fonte de Luz Integrada | Não | Não | Não | Não |
| Conexões de Água para Controle de Temperatura | Não | Não | 3,175 mm (1/8") NPT | 3,175 mm (1/8") NPT |
| Diâmetro de Montagem da Fonte de Luz | – | 9,52 mm (3/8") | – | – |
| Espelhos de Reflexão | – | Dois (2) espelhos 74-MSP com revestimento de alumínio otimizado para UV | – | – |
| Peso | 618 g | 80 g | 230 g | 540 g |
