Suportes para Lentes
A Ocean Optics oferece suportes, dispositivos de fixação e montagens para lentes ópticas, permitindo a manipulação de lentes colimadoras em diversas configurações de medição. Os suportes posicionam as lentes e podem ser ajustados para acomodar diferentes tipos de amostras. As montagens em poste óptico permitem que os usuários posicionem as lentes em bancadas ópticas.
74-ACH
ACH-CUV-VAR
OPM-SMA
Detalhes dos Produtos
O 74-ACH é um suporte ajustável para lentes colimadoras. Trata-se de um conjunto versátil projetado para montar lentes em múltiplas posições, tanto vertical quanto horizontalmente. Isso o torna particularmente útil para medições de transmitância em amostras grandes ou espessas.

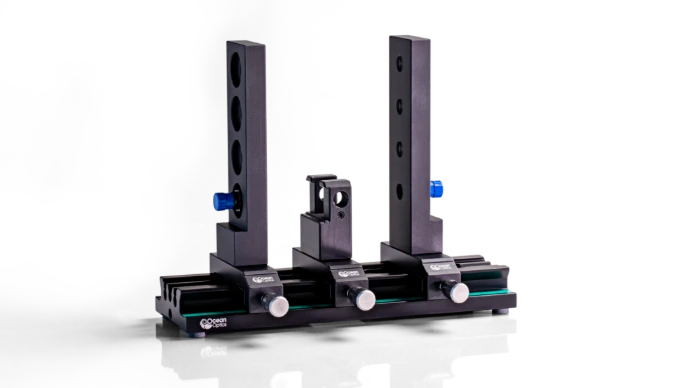

O ACH-CUV-VAR é um suporte ajustável para lentes colimadoras e cubetas. É dois produtos em um: um dispositivo para posicionar lentes colimadoras em diferentes alturas ou para segurar amostras extra grandes ou especialmente espessas, e um suporte para acomodar cubetas em medições de transmitância.
Como suporte para lentes, o ACH-CUV-VAR possui uma base de alumínio anodizado e barras de montagem ajustáveis com furos roscados 3/8-24 para lentes colimadoras (duas lentes colimadoras 74-UV estão incluídas). As barras podem ser ajustadas para acomodar amostras de até ~150 mm de espessura, e a base é marcada em intervalos de 1 mm como guia de caminho óptico. O ACH-CUV-VAR também possui um componente para cubetas que se encaixa firmemente entre as duas barras de montagem e pode acomodar cubetas de até ~150 mm de largura.

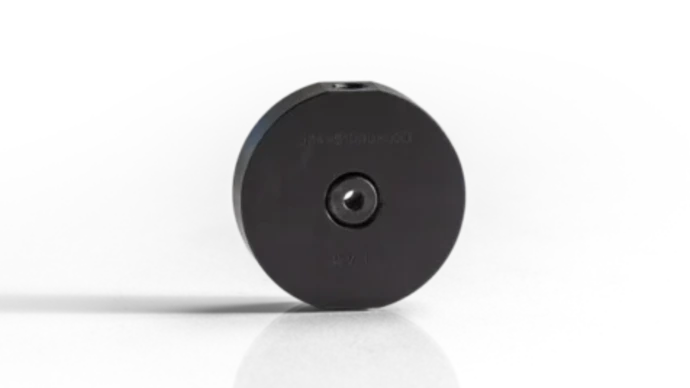

O OPM-SMA é um dispositivo para montar lentes colimadoras da série 74 e fibras ópticas com terminação SMA 905. O OPM-SMA consiste em um disco de 1,5 polegadas de diâmetro externo (DE) com rosca 3/8-24 para uso com lentes e um adaptador para uso com fibras ópticas com terminação SMA 905. Um adaptador especial que mantém uma fibra óptica com terminação SMA 905 rente a uma superfície do OPM-SMA está incluso. O OPM-SMA também inclui roscas 8-32 (imperial) e M6 (métrica) para fixação em um poste óptico.
| Especificações | 74-ACH | ACH-CUV-VAR | OPM-SMA |
|---|---|---|---|
| Tipo | Suporte ajustável para lente colimadora | Lente colimadora ajustável e suporte para cubeta | Suporte para poste óptico |
| Material da Base | Alumínio anodizado preto | Alumínio anodizado preto | Alumínio anodizado preto (suporte) e aço inoxidável (poste) |
| Material das Barras de Montagem | Alumínio anodizado preto | Alumínio anodizado preto | NA |
| Posicionamento das Barras de Montagem | Quatro furos 3/8-24 espaçados em 25,4 mm | Quatro furos 3/8-24 espaçados em 25,4 mm | NA |
| Rosca das Barras de Montagem | Aceita lentes com rosca 3/8-24 Usa parafusos de fixação 10-32 para ajustar as barras (recomenda-se chave sextavada 5/32" para afrouxar) | Aceita lentes com rosca 3/8-24 Usa parafusos de fixação 10-32 para ajustar as barras (recomenda-se chave sextavada 5/32" para afrouxar) | NA |
| Roscas do Conector | 3/8-24 (suporte da lente) 8-32 (furo para montagem) | ||
| Lente Colimadora Incluída | Duas lentes colimadoras 74-UV | Não | |
| Dimensões | 152,4 x 76,2 x 152,4 mm | 200 mm x 67 mm x 157 mm | 38,1 D.E. x 10,2 de largura |
| Peso | 130 g |
